内核编译调试环境

QEMU模拟器原生支持GDB调试器，这样可以很方便地使用GDB的强大功能对操作系统进行调试，如设置断点；单步执行；查看调用栈、查看寄存器、查看内存、查看变量；修改变量改变执行流程等

编译调试版内核

对内核进行调试需要解析符号信息，所以得编译一个调试版内核。

$ cd linux-4.4.15
$ make menuconfig
$ make -j 2

这里需要开启内核参数CONFIG_DEBUG_INFO和CONFIG_GDB_SCRIPTS。GDB提供了Python接口来扩展功能，内核基于Python接口实现了一系列辅助脚本，简化内核调试，开启CONFIG_GDB_SCRIPTS参数就可以使用了（默认是打开的）

Kernel hacking  --->
    [*] Kernel debugging
    Compile-time checks and compiler options  --->
        [*] Compile the kernel with debug info
        [*]   Provide GDB scripts for kernel debugging

编译busybox

用来生成简易的文件镜像

busybox简介

BusyBox是一个遵循GPL协议、以自由软件形式发行的应用程序。Busybox在单一的可执行文件中提供了精简的Unix工具集，可运行于多款POSIX环境的操作系统，例如Linux（包括Android[6]）、Hurd[7]、FreeBSD[8][9]等等。

busybox是Linux上的一个应用程序它整合了许多Linux上常用的工具和命令 IBM的一篇关于busybox的文章文章地址，写的很详细。

busyboxz主要有这些功能

busybox是Linux上的一个应用程序它整合了许多Linux上常用的工具和命令由于启动内核还需要一个简单的文件系统和一些命令，而busybox就是用来完成生成简单文件系统的

这里直接下载解压后进入目录，这里给出一个busybox-1.30.0的下载链接

输入: make menuconfig

同样的会进入图形界面，在Settings中勾选Build static binary (no shared libs)，然后save就可以了

编译，执行make install ，根目录下就会生成一个_install 文件夹，就是我们编译的结果了。

注意在CentOS 7中，使用static方法编译，需要安装static version of glibc-static libstdc++-static。使用如下命令安装

yum install glibc-static libstdc++-static

进入该文件夹_install，进行配置

cd _install
mkdir proc
mkdir sys
mkdir etc
mkdir dev
rm linuxrc
touch init
chmod a+x init
sudo cp -a /dev/{null, console, tty, tty1, tty2, tty3, tty4} dev/ #一个一个复制

编辑init文件，用于内核初始化

#!/bin/sh
echo "{==DBG==} INIT SCRIPT"
mkdir /tmp
mount -t proc none /proc
mount -t sysfs none /sys
mount -t debugfs none /sys/kernel/debug
mount -t tmpfs none /tmp
#mount指令 挂载某个分区到某个文件，这样就将分区与文件建立联系从而访问文件时就可以访问分区。
# insmod /xxx.ko # 加载模块
mdev -s
# We need this to find /dev/sda later
echo -e "{==DBG==} Boot took $(cut -d' ' -f1 /proc/uptime) seconds"
setsid /bin/cttyhack setuidgid 1000 /bin/sh #normal user
# exec /bin/sh #root

这里提及几个常见的指令

insmod: 指定模块加载到内核中
rmmod: 从内核中卸载指定模块
lsmod: 列出已经加载的模块

接着在busybox的_install目录下输入下面的命令打包文件系统

find . | cpio -o --format=newc > ../rootfs.img

宿主机MacOs编译调试

之前配置都是在阿里云服务器上进行。需要将生成的rootfs.img和vmlinux，bzImage下载到本地同一个文件夹 mac上安装qemu:brew install qemu 在mac上的启动脚本：

#!/bin/sh
qemu-system-x86_64 -s \
-m 64M \
-kernel ./bzImage \
-initrd  ./rootfs.img \
-netdev user,id=t0, -device e1000,netdev=t0,id=nic0 \
-monitor null \
-smp cores=2,threads=1 \
-cpu kvm64,+smep \
-append "console=ttyS0 root=/dev/ram rw oops=panic panic=1 kalsr" \
--nographic \
#-S 启动gdb调试
#-gdb tcp:1234 等待gdb调试

内核模块创建与调试

创建内核模块首先是源代码程序 arbitrarily_write.c在内核编译根目录下

#include <linux/module.h>
#include <linux/types.h>
#include <linux/kernel.h>
#include <linux/fs.h>
#include <linux/errno.h>
#include <linux/cdev.h>
#include <asm/uaccess.h>
#include <linux/device.h>
#include<linux/slab.h>
#include<linux/string.h>

struct class *arw_class;
struct cdev cdev;
char *p;
int arw_major=248;

struct param
{
    size_t len;
    char* buf;
    char* addr;
};

char buf[16] = {0};

long arw_ioctl(struct file *filp, unsigned int cmd, unsigned long arg)
{

    struct param par;
    struct param* p_arg;
    long p_stack;
    long* ptr;
    struct thread_info * info;
    copy_from_user(&par, arg, sizeof(struct param));

    int retval = 0;
    switch (cmd) {
        case 8:
            printk("current: %p, size: %d, buf:%p\n", current, par.len, par.buf);
            copy_from_user(buf, par.buf, par.len);
            break;
        case 7:
            printk("buf(%p), content: %s\n", buf, buf);
            break;
        case 5:
            p_arg = (struct param*)arg;
            p_stack = (long)&retval;
            p_stack = p_stack&0xFFFFFFFFFFFFC000;
            info = (struct thread_info * )p_stack;

            printk("addr_limit's addr: 0x%p\n", &info->addr_limit);
            memset(&info->addr_limit, 0xff, 0x8);
            // 返回 thread_info 的地址， 模拟信息泄露
            put_user(info, &p_arg->addr);
            break;

        case 999:
            p = kmalloc(8, GFP_KERNEL);
            printk("kmalloc(8) : %p\n", p);
            break;
        case 888://数据清零
            kfree(p);
            printk("kfree : %p\n", p);
            break;
        default:
            retval = -1;
            break;
    }

    return retval;
}

static const struct file_operations arw_fops = {
    .owner = THIS_MODULE,
    .unlocked_ioctl = arw_ioctl,//linux 2.6.36内核之后unlocked_ioctl取代ioctl
};

static int arw_init(void)
{
    //设备号
    dev_t devno = MKDEV(arw_major, 0);
    int result;

    if (arw_major)//静态分配设备号
        result = register_chrdev_region(devno, 1, "arw");
    else {//动态分配设备号
        result = alloc_chrdev_region(&devno, 0, 1, "arw");
        arw_major = MAJOR(devno);
    }
    // 打印设备号
    printk("arw_major /dev/arw: %d", arw_major);

    if (result < 0)
        return result;

    arw_class = class_create(THIS_MODULE, "arw");
    device_create(arw_class, NULL, devno, NULL, "arw");

    cdev_init(&cdev, &arw_fops);
    cdev.owner = THIS_MODULE;
    cdev_add(&cdev, devno, 1);
    printk("arw init success\n");
    return 0;
}

static void arw_exit(void)
{
    cdev_del(&cdev);
    device_destroy(arw_class, MKDEV(arw_major, 0));
    class_destroy(arw_class);
    unregister_chrdev_region(MKDEV(arw_major, 0), 1);
    printk("arw exit success\n");
}

MODULE_AUTHOR("exp_ttt");
MODULE_LICENSE("GPL");

module_init(arw_init);
module_exit(arw_exit);

注册了一个字符设备，设备文件路径为 /dev/arw, 实现了 arw_ioctl 函数，用户态可以通过 ioctl 和这个函数进行交互。在 qemu 中创建设备文件，貌似不会帮我们自动创建设备文件，需要手动调用 mknod 创建设备文件，此时需要设备号，于是在注册驱动时把拿到的主设备号打印了出来，次设备号从 0 开始试。创建好设备文件后要设置好权限，使得普通用户可以访问然后是测试代码（用户态调用）test.c

#include <stdio.h>
#include <fcntl.h>
#include <sys/ioctl.h>
struct param
{
    size_t len;
    char* buf;
    char* addr;
};


int main(void)
{
    int fd;
    char buf[16];

    fd = open("/dev/arw", O_RDWR);
    if (fd == -1) {
        printf("open hello device failed!\n");
        return -1;
    }
    struct param p;
    p.len = 8;
    p.buf = malloc(32);
    strcpy(p.buf, "hello");
    ioctl(fd, 8, &p);
    ioctl(fd, 7, &p);

    return 0;
}

打开设备文件，然后使用 ioctl 和刚刚驱动进行交互接下来是Makefile

obj-m := arbitrarily_write.o
KERNELDIR := /home/haclh/linux-4.1.1(换成自己内核编译目)
PWD := $(shell pwd)
OUTPUT := $(obj-m) $(obj-m:.o=.ko) $(obj-m:.o=.mod.o) $(obj-m:.o=.mod.c) modules.order Module.symvers

modules:
    $(MAKE) -C $(KERNELDIR) M=$(PWD) modules
    gcc -static test.c -o test

clean:
    rm -rf $(OUTPUT)
    rm -rf test

test.c 要静态编译， busybox 编译的文件系统，没有 libc. 把 KERNELDIR 改成内核源代码的根目录。 同时还创建了一个脚本用于在 qemu 加载的系统中，加载模块，创建设备文件，新增测试用的普通用户。 mknod.sh

mkdir /home
mkdir /home/hac425
touch /etc/passwd
touch /etc/group
adduser hac425
insmod arbitrarily_write.ko
mknod /dev/arw c 248 0
chmod 777 /dev/arw
cat /proc/modules

为了方便对代码进行修改，写了个 shell 脚本，一件完成模块和测试代码的编译、 rootfs.img 的重打包 start.sh

make clean
sleep 0.5
make
sleep 0.5
rm /git/busybox-1.31.1/_install/{*.ko,test}
cp mknod.sh test *.ko /git/busybox-1.31.1/_install/
cd /git/busybox-1.31.1/_install/
rm /git/busybox-1.31.1/_install/rootfs.img
find . | cpio -o --format=newc > ./rootfs.img

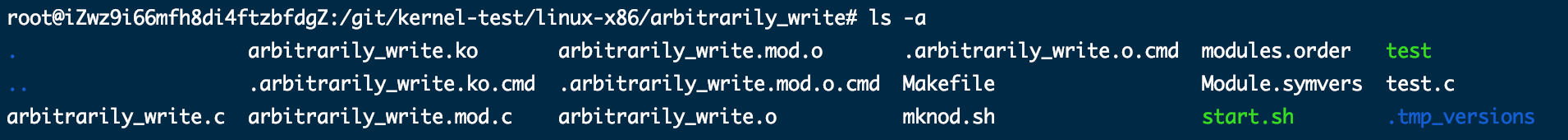

在arbitrarily_write目录下然后 ./start.sh，就可以打包，然后下载 linux

gdb调试

用 qemu 运行内核时，加了一个 -s的参数， qemu 会在 1234 端口起一个 gdb_server ，我们直接用 gdb 连上去即可。 linux 为了调试内核模块，还需要加载驱动的符号文件，首先在系统里面获取驱动的加载基地址。

/ # cat /proc/modules | grep arb
arbitrarily_write 2168 0 - Live 0xffffffffc0000000 (O)
/ #

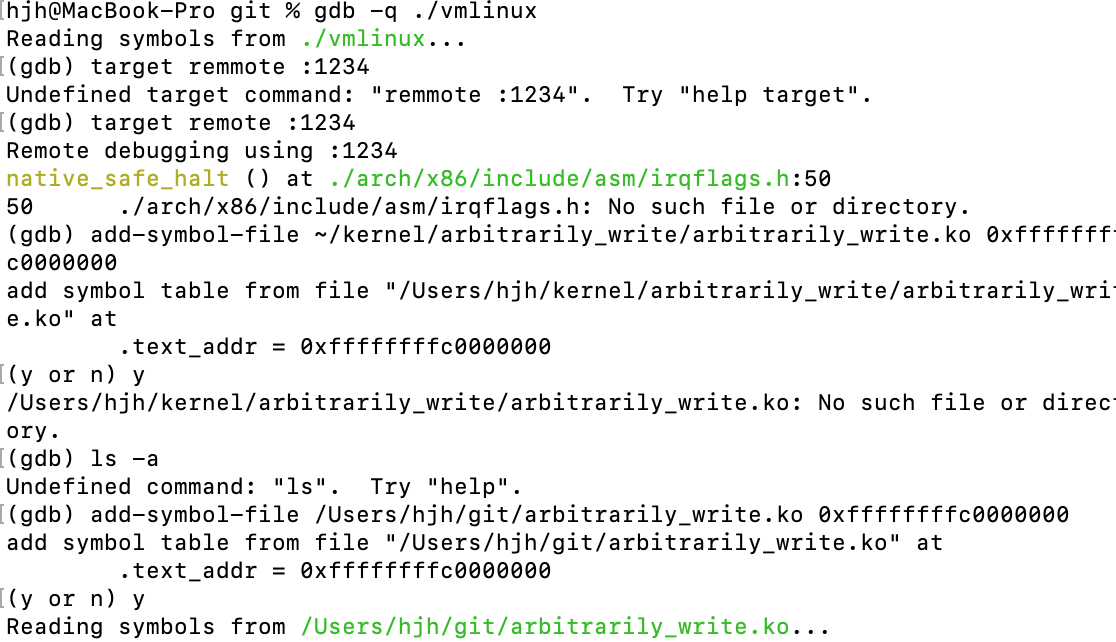

然后在 gdb 里面加载

gef➤  add-symbol-file ~/kernel/arbitrarily_write/arbitrarily_write.ko 0xffffffffa0000000
add symbol table from file "/home/haclh/kernel/arbitrarily_write/arbitrarily_write.ko" at
    .text_addr = 0xffffffffc0000000
Reading symbols from /home/haclh/kernel/arbitrarily_write/arbitrarily_write.ko...done.
gef

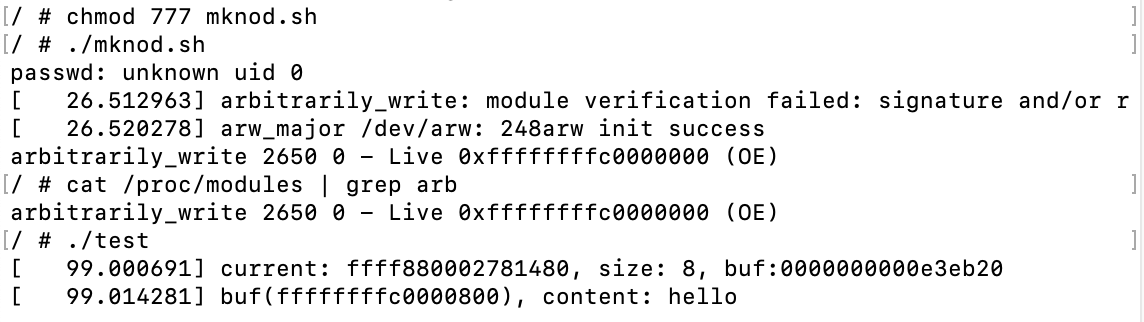

此时就可以直接对驱动的函数下断点了 b arw_ioctl 然后运行测试程序 ( test )，就可以断下来了。 linux
